新一代多普勒流速剖麵儀

基於多年的技術及經驗，SonTek 正式發布了小而不凡的組合了寬帶/脈衝相幹技術聲學多普勒流流速剖麵儀ADCP RS5。RS5是一款獨立的ADCP，可以放在手掌中，采用先進的聲學技術，外殼堅固，內置羅盤，易於集成GNSS係統選項。RS5數據通過RSQ的高速低功耗藍牙 (BLE)連接，無線發送到筆記本電腦，RSQ是一個現代、強大的軟件平台，它用於收集流量測量和執行高級數據後處理

硬件亮點

考慮到易用性，RS5 將多種硬件功能整合到了一個小包裝。RS5 有兩種配置可供選擇：STD 和 MAX。STD 包基本配置，MAX 包增加了DGNSS集成。並且，STD 配置可以隨時輕鬆升級到 MAX 配置。

標配內置羅盤

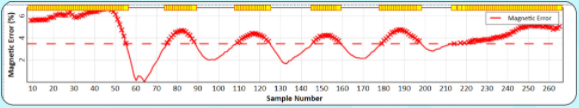

無論是 STD 還是 MAX 版本，每個係統均標配內置羅盤，以實現環形法動船測量和定點法測量。在測量過程中，磁誤差對磁幹擾提供實時反饋。

用單節電池完成操作

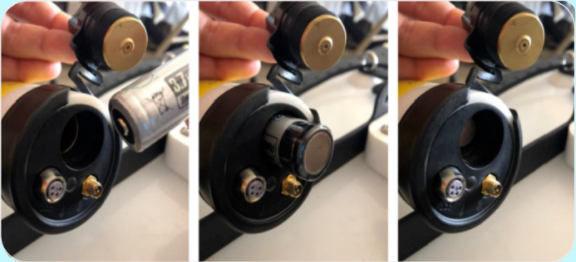

在脈衝發射期間，單節鋰離子電池可提供長達七小時的電池壽命，足以進行一整天的現場測量。此外，RS5 套件還有一節節備用電池和一套電池充電套件（帶有 USB 和牆壁適配器），使用方便。

袖珍式設計，精巧便攜

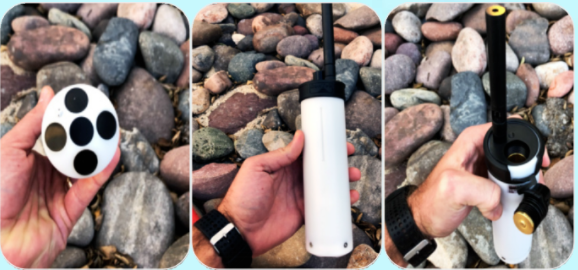

RS5 體積小、重量輕且結構緊湊，是一款非常小巧的ADCP。這種尺寸便於RS5 能夠在不同站點之間輕易移動，並且在水中具有出色機動性。

集成 GNSS 選項

用戶能夠添加一個完全集成的 DGNSS 選項。Juniper Geode 天線，這種天線是一種重量輕、功能強大的 DGNSS 天線。通過SonTek購買時，可為RS5進行配置，隻需通過一根加固型電纜將 Geode 天線連接到 RS5，即可進行 DGNSS跟蹤參考以及底跟蹤。

其他硬件功能

• 輕型/便攜式板，可與儀器一起裝入攜帶包中。

• HB Micro微型板，帶有折疊式 GNSS 桅杆和用於GNSS 配重/支架的帶子。

• 工具箱包括電池拆卸工具、RS5 電池蓋打開工具、  O型圈套件等。

RSQ：先進的數據收集和後處理軟件

RSQ 是一個利用 SonTek RS5 係統進行流量測量的先進軟件平台。SonTek RiverSurveyor M9/S5 的現有用戶將從RiverSurveyor Live 軟件中識別到可靠的布局和處理選項。RSQ 采用高速 BLE5 藍牙連接（通過 USB 無線電）與 RS5 相連，以便在流量測量過程控製係統。

主動測量過程中的實用特性：

用於無線高速(BLE)通信的5分鍾數據緩衝，允許用戶從通信中臨時中斷以及恢複，而無需中止測量且重新開始。

自動邊界采樣。熱鍵類似於S5/M9 係統的 RiverSurveyor Live 軟件。

QA/QC 警告，實時測量結果反饋。

用戶可配置圖表、縮放操作以及修改顏色圖例。

在測量的數據收集過程中查看已收集的橫斷麵。

後處理過程中的特點和獨特能力

波束切換

能夠在多用戶選擇的數據段上強製使用 3 波束解決方案，以避免垂直岸壁和其他障礙物對某一波束產生幹擾。

分段處理

可將一個較長的橫斷麵分解為多個短橫斷麵，再將這些短橫斷麵保存為新文件，並計算較短斷麵流量。

自動 Matlab 導出

適用於 QRev 用戶。

集成 Extrap

內置可快速訪問的 USGS 外推工具。

Google Earth 導出

可將船隻航跡保存在地理參照的 .KML 文件中。

所有橫斷麵都在同一文件中

可將測量文件作為一個文件保存，便於組織整理。

站點模板

用戶一鍵便可輸入常用的站點信息。

記錄 Beam Check 文件

用戶可以記錄這些診斷文件以了解水的狀態及係統的狀態。

現場照片

可將現場照片添加到測量文件中。

適用於 M9/S5 文件

可處理編輯現有的 M9/S5 .riv/.rivr 文件。

敬請期待

定點測量選項

使用 RS5 ADCP 進行傳統的 Mid-Section（部分中間法）或 Mean-Section（部分平均法）定點測量。

GNSS - RTK

用戶可以借助內置 RTK GNSS 質量解決方案以亞厘米的準確度記錄船隻航跡。該解決方案包含一個移動站和基站的天線。

androids App

通過 androids App 可以將androids 智能手機連接至 RS5，以收集流量測量數據並輕鬆將數據文件傳送到可以進行後處理的 PC 上。
