2023 年入夏開始，我國氣候便受到冷暖氣流和台風杜蘇芮共同影響，諸多地區不同程度地承受了多日暴雨侵襲，導致水淹損失巨大，令人心痛。在暴雨襲擊之時、洪水泛濫之際，我們總能看到全國各地的水文工作者們勇於擔當、主動出戰並且衝鋒在險情的前線，他們值得社會給予更多地讚譽、關注與支持。

其實，在每年汛期之前全國的水文部門都早已厲兵秣馬，為了有效地提升水文應急監測的技術水平和應對突發雨情事件應急監測的實踐能力，已經開展多次不同規模的應急演練，意義重大。一方麵，不斷積累應急監測的實戰經驗；另一方麵，持續探索並掌握著引領市場的高精技術。比如，河南省水文水資源測報中心在今年 3~5 月份，就曾多次組織全省範圍的工作人員攜同新型水文裝備，齊聚在漯河市郊進行一場又一場的大規模水文應急測報演練。

如何在水文搶險中，更快速、更便捷並且更安全地掌握河水位、流速和流量的真實數據，是每位奮戰水文前線的工作者們特別關心且持續提升的一項重要內容。科學的應急工具是他們執行任務的有利武器，前沿的技術裝備才能夠推動水文勘察和測報水平邁向更高的階層。

演練任務

2023 年 3 月底，河南省水文的一次演練由省水利廳主辦，並由省水文水資源中心承辦。

演練任務涵蓋臨時水位站的速建、纜道測流、遙控船測流、雷達測流等主要應急監測內容，以及各種走航式 ADCP、無人機、水陸兩用車等重要裝備展示及使用。

演練任務要求現場工作人員采用無人船和橡皮艇牽引多普勒流速剖麵儀開展流量測驗，運用 GPS 進行局部地形測量。必須準確地測驗水位、流量等多要素水文數據，其中各種新型設備測流結果

誤差在 5% 以內。火熱的水文測驗演練現場 趙博 攝盡管測驗數據優異，但是 RS5 能夠快速獲得準確數據，對於 RS5 巡測數次的技術人員而言，似乎並沒有什麽驚奇之處。RS5 強大的性能，高頻的測流多聲束加上獨立測深聲束，輕小的體積結合寬帶/脈衝相幹模式，再組合 SonTek 技術-智能脈衝 smartpulse 功能，我們認為 RS5 產品表現就應該如此優異。甚至，RS5 在本次演練中還能表現得更好。

SonTek-RS5 草莓视频黄污污污受邀參與本次水文測驗演練，協同支持現場的 ADCP 技術工作。涵蓋旗下品牌 SONTEK 產品 RiverSurveyor® M9、FlowTracker2® Handle ADV 以及“新一代”的微型走航式聲學多普勒剖麵測流儀 RS5，三款測流產品均獲得了河南省水文局的好評，本文將重點闡述 RS5 產品在演練中的測驗情況。

產品介紹

1、概述

SonTek 旗下的走航式測流儀 RS5 的研發是基於倍受好評的 Riversurveyor®  live（M9）平台基礎之上，在軟件處理和硬件設計方麵進行又一次革新升級。其上市不到三年時間裏，便以精巧輕便、高效準確的性能特點，再次受到國內外水文測驗者的青睞。

RS5 產品定位於中淺水域流量精準勘測，尤其超淺水漫灘河道，即使低至 0.1 米的水深環境也可以為用戶提供流量勘測的精確數據。

SonTek 工廠提供 GNSS 的可選套裝項，以及單體船和遙控船的兩類不同船載裝配，滿足不同用戶的測驗需求。

SonTek-RS5

盡管測驗數據優異，但是 RS5 能夠快速獲得準確數據，對於 RS5 巡測數次的技術人員而言，似乎並沒有什麽驚奇之處。RS5 強大的性能，高頻的測流多聲束加上獨立測深聲束，輕小的體積結合寬帶/脈衝相幹模式，再組合 SonTek 技術-智能脈衝 smartpulse 功能，我們認為 RS5 產品表現就應該如此優異。甚至，RS5 在本次演練中還能表現得更好。

2、性能

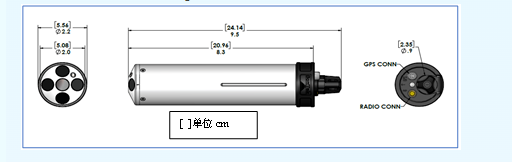

RS5 是迄今為止的市場上體積更小、質量更輕且數據更高清的走航式 ADCP。注：在水中質量僅 0.15kg。

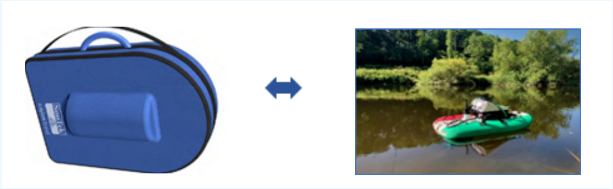

整體測流裝備（含船）可在一個便攜背包裏存放，輕鬆在不同場所轉移測驗。

內置高頻 3MHz 四測流的聲波換能器和一束測深的聲波換能器

具備 360° 羅盤、雙軸傾斜傳感器以及溫度傳感器

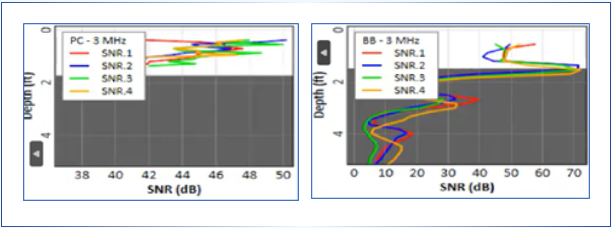

具備 SmartPulse 功能，結合前沿的脈衝相幹(PC)和寬帶(BB)智能聲學處理技術模型，可利用環境自動調整的測流剖麵分析的能力

高精度的底跟蹤和測流剖麵分析，可在各種環境條件下進行且適合更淺區域

內置電池安裝設計和無線藍牙通訊，無需額外連接外部通訊模塊

高效率、低功耗的藍牙 BLE5 無線通訊，支持百米的通訊距離（視環境）

支持斷訊五分鍾，數據自動緩衝補發機製，可防止數據丟失和冗餘工作

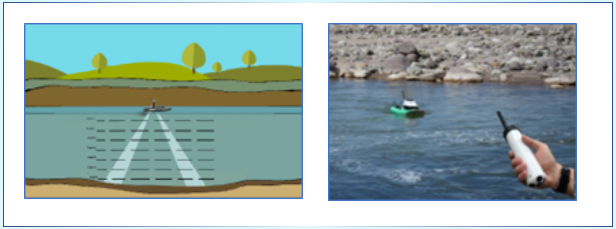

獨立的中央測深聲束，高效地斷麵測繪，為流量勘測提供更精確的過水麵積

內置並可直接應用外延算法得選項，可輸出斷麵圖形

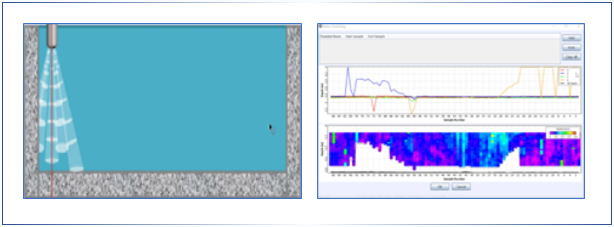

支持波束篩選功能，當測流過程中某一波束受到環境幹擾時，可針對性屏蔽掉該時段該波束數據信息

支持走航式、定點式、環形法、SMBA多種流量測驗模式，不再需額外費用

具備功能豐富、交互友好的可視化數據後處理軟件 RSQ，可提供用戶所需的所有數據信息，導出格式可以 為Excel、Matlab 和 GoogleEarth 多種形式。加強的頁麵功能模板，用戶可用更少的時間做更多的事情。支持在如在辦公室內“演示”模式播放和模擬實時數據采集的錄製文件

支持GNSS全球導航衛星係統和RTK實時高清動態差分定位係統

檢測成果

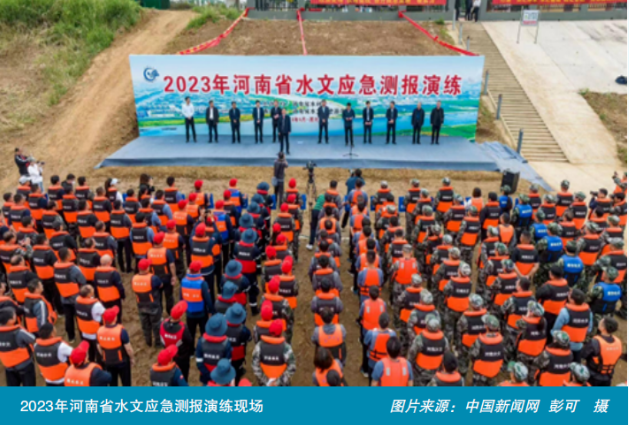

2023 年 3 月的演練選址是漯河市郊沙河的一個測站，各種新型設備紛紛“試訓”，為即將到來的汛期作準備。參加人員有 200 多人，共劃分成 19 支水文應急測報隊伍，並分配了新增加的 253 套新型裝備。要求所有參加演練水文人員在斷麵進行的流量測驗，結果誤差必須≤5%。

RS5 的最終測流結果優異，近十餘套的航次誤差均（jun1）滿足了 5% 要求。其中，最小測流誤差僅 2‰，最大的測流誤差不超過 4%。

演練心得

如何在水文搶險中，更快速、更便捷並且更安全地掌握河水位、流速和流量的真實數據，是每位奮戰水文前線的工作者們特別關心且持續提升的一項重要內容。科學的應急工具是他們執行任務的有利武器，前沿的技術裝備才能夠推動水文勘察和測報水平邁向更高的階層。

在五分鍾以內，現場河南水文分中心工作人員通過 RS5 都能快速完成近百米河寬的兩個航測，並且實測麵積比率大，誤差範圍小（都在 5%以內），高效完成了本次所擔負的測流演練任務，最小一組航測的測流誤差僅為 2‰。

盡管本次數據優異，但是 RS5 能夠快速得出以上的成績，對於 RS5 巡測數次的技術人員而言，似乎並沒有什麽驚奇之處。如上述介紹的 RS5 強大的性能，高頻的測流多聲束加上獨立測深聲束，輕小的體積結合寬帶/脈衝相幹模式，再組合 SonTek 專利技術-智能脈衝 smartpulse 功能，我們認為 RS5 產品表現就應該如此優異。甚至，RS5 在本次演練中還能表現再好一點。

因為用戶在演練過程中，我們注意到現場一些經常被忽略的細節，當然也不僅僅隻有漯河現場存在。如果在實際水文勘測時可以規範這些操作細節，那麽測流數據的質量仍會增益很多。因此，特匯總幾點如下：

· 入水深度設置的問題：RS5 搭載在船體上，在現場應該盡可能的減小 RS5 傳感器的入水深度，除非表層湍流很大或漂浮物很多的水體。比如搭載 SONTEK 原廠船載，常見的 RS5 設置在 0.05-0.08m 之間。

效果：盡量發揮 RS5 質量輕，體積小的特點。RS5 上盲區遠遠小於其它走航式 ADCP，覆蓋區域越多，測驗淺測流代表性越高。

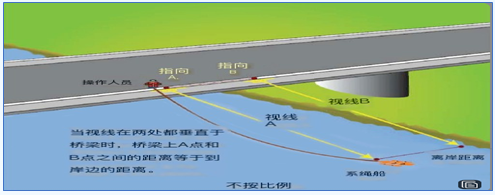

· 河岸的起點距和終點的設置問題：USGS 文章建議兩個或以上的流速剖麵單元，並使每個河岸的流量小於 5%。

效果：盡量發揮 RS5 最小剖麵單元大小 2.5cm 的優勢。相比其它的走航式 ADCP，RS5 能夠相測出更淺的岸邊範圍，直接有效增大實測麵積。實測麵積體現在報告中的實測百分比，實測百分比數值越高，置信度越好。

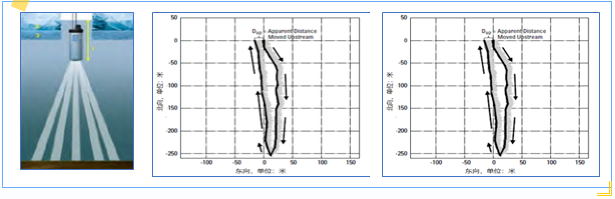

· 航跡線的問題：兩岸的起始位和結束位應該盡可能的一致，並且測量過程中的航跡宜直線行駛測驗，並且船向不宜頻繁擺動。

效果：降低不同航次之間，因為環境和操作造成的測流偏差。現場有出現類似問題，本可避免。具詳細請參考《SL 337-2006 聲學多普勒流量測驗規範》指南。

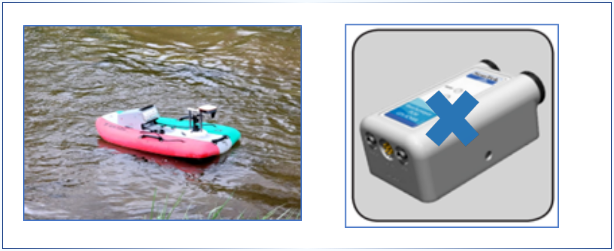

· 斷訊後的正確操作方式：本次演練中，現場有的兩岸距離超過了 100m，並且現場存在多台 RS5 同時藍牙無線傳輸，多少造成了通訊信號幹擾。個別的 RS5 出現信號不良或中斷的情況，可惜現場人員當即中斷並重新開始了選址和測流。其實這種情況，無需要多擔心。即便 RS5 信號中斷，請不要停下來，繼續航測，RS5 數據會自動補傳到 PC 機的。

效果：即便在通訊信號丟失的情況下，得益於 RS5 數據的五分鍾數據自動緩衝補發機製，測驗仍然可以正常進行，五分鍾內重新連接成功後數據不會丟失。RS5 不易因現場通訊環境，造成數據丟失或時間的浪費。

RS5 操作的自動化程度非常高，但是您在離開現場之前，宜對測量結果進行一下簡要處理和評估，然後請及時下載存儲數據。

效果：RS5 具備五分鍾數據自動緩衝補發機製，數據保存仍然在電腦終端，測量結束後下載數據後再關閉軟件，杜絕造成不必要的數據丟失和重測風險。

· 前期選址和環境調查：任何瞬時測流裝備測驗前，斷麵選址都是收集高質量流量測量的重中之重，走航式 ADCP 也不列外。根據《河流流量測驗規範》GB 50179-2015 要求，宜選取無回流、死水、亂流等現象的測驗河段，確保測驗河段順直，斷麵布設垂直平均水流方向，減少客觀因素對橫向流量測驗相關關係分析影響。對於 ADCP 而言，建議提前調研現場環境如磁場環境、走底情況以及 GPS 等信號情況等。

效果：前期測驗斷麵選址和環境斷麵調研是最容易被現場忽略，但卻是測流特別重要的一個環節。前期選址合理和掌握的環境信息的程度，直接決定勘測數據的質量好壞。

思考

我國江河眾多，地勢南低北高，水域流經不同的氣候和地形，形成的天然條件千差萬別。每當應對不同環境下的緊急汛情時，身臨一線的水文作業者都必須迅速取舍身邊的勘測工具。因此，即便您已經有了其它流量儀，您可曾考慮您是否真的還需要一台 RS5 呢？這個問題真的隻能由您來回答，但我們會留給您幾個思考的話題：

1、您需要真正高清的流速剖析數據，以判斷洪峰到來的時刻嗎？

2、您有極淺水域、水草摻雜、沙石遍布的測站，還在涉水測驗嗎？

3、您的測站是否存在潛在安全隱患，微型或遠程船是否能更安全收集數據？

4、麵對冗多的斷麵固定式測流儀，每年大量的率定分析作業。您是否因為率定工具耗時測量、沉重轉運，繁瑣重組操作而牽絆不已？

5、您是否有過這樣的測驗經曆，在野外搶險當口，因測流通訊中斷而被迫重啟整個測驗？

如果您對上述任何一個問題的答複是肯定的，那麽這台微型走航式聲學多普勒 RS5 應該會切實地幫助到您。

參考文獻：

[1] 聲學多普勒流量測驗規範[ICS 17.120]．發行單位：中國水利水電出版社 2006.07

[2] T/CHES 61—2021聲學多普勒流量測驗規範.起草單位：水利部長江水利委員會水文局；參編單位：水利部黃河水利委員會水文局 上海市水文總站 黑龍江省水文局 河海大學；標準號分類：17.120.01流體流量測量綜合

[3] SonTek RS5技術文件. XA00136.2023；SonTek-RS5:Robust Data From the World’s Smallest ADCP
